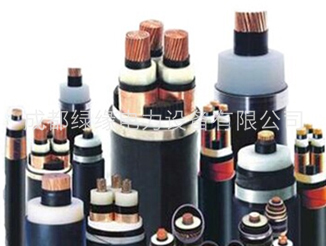

VLV22-3×+2×聚氯乙烯絕緣聚氯乙烯護套電力電纜
一、產品簡介
VLV22銅(鋁)芯聚氯乙烯絕緣內鋼帶鎧裝聚氯乙烯護套電力電纜適用于直埋地下，電纜能承受機械外力作用，但不能受大的拉力
二、產品用途
適用于固定敷設在交流50HZ，額定電壓0.6/1千伏及以下輸配路線上
三、產品特點
電纜除具有可靠的電氣性能外，還具有較強的防止化學腐蝕性，耐酸，堿和有機溶劑，電纜不受敷設落差的限度，可在任何落差甚至垂直的場合敷設。
工作溫度：0℃~ +70℃
(1)成品電纜在室溫下，能經受交流50HZ，3.5KV電壓試驗5min不擊穿。
(2)電纜長期答應工作最高溫度不超過70℃，敷設時溫度應不低0℃，彎曲半徑應不
小于電纜外徑10倍。
(3)成品電纜導電線芯的直流50HZ，換算到標稱截面1mm2，長度為1m和溫度+20℃時，銅芯應不大于0.0184，鋁芯應不大于0.031Ω。
VLV22-3×+2×聚氯乙烯絕緣聚氯乙烯護套電力電纜產品參數：
| 導體標稱直徑 | 絕緣厚度 | 鋼帶厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 | 20℃導體電阻 | 試驗電壓 | |||||
| 20℃≤（Ω/km） | ||||||||||||
| 銅 | 鋁 | 銅 | 鋁 | |||||||||
| mm² | mm
| mm | mm | mm | kg/km | Ω/km | Ω/km
| KV/min | ||||
| 3*4+2.5 | 1.0 | 0.8 | 2×0.2 | 1.8 | 17.9 | 538 | 446 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+4 | 1.0 | 1.0 | 2×0.2 | 1.8 | 19.5 | 657 | 524 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+6 | 1.0 | 1.0 | 2×;0.2 | 1.8 | 22.1 | 894 | 619 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 3*16+10 | 1.0 | 1.0 | 2×0.2 | 1.8 | 24.7 | 1194 | 804 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 3*25+16 | 1.2 | 1.0 | 2×0.2 | 1.8 | 28.5 | 1668 | 1072 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+16 | 1.2 | 1.0 | 2×0.2 | 1.8 | 31.7 | 2243 | 1458 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 3*50+25 | 1.4 | 1.2 | 2×0.5 | 2.0 | 35.0 | 2852 | 1723 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+35 | 1.4 | 1.2 | 2×0.5 | 2.1 | 38.5 | 3657 | 2077 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+50 | 1.6 | 1.4 | 2×0.5 | 2.3 | 44.3 | 4796 | 2636 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+70 | 1.6 | 1.4 | 2×0.5 | 2.4 | 49.0 | 5912 | 3139 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+70 | 1.8 | 1.4 | 2×0.5 | 2.5 | 53.5 | 7025 | 3673 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+95 | 2.0 | 1.6 | 2×0.5 | 2.7 | 58.9 | 8598 | 4408 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+120 | 2.2 | 1.6 | 2×0.5 | 2.9 | 60.6 | 10631 | 5216 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 3*300+150 | 2.4 | 1.8 | 2×0.5 | 3.1 | 65.6 | 12913 | 6145 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 3*400+240 | 2.4 | 1.8 | 2×0.5 | 3.3 | 72.8 | 15410 | 7812 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 |
