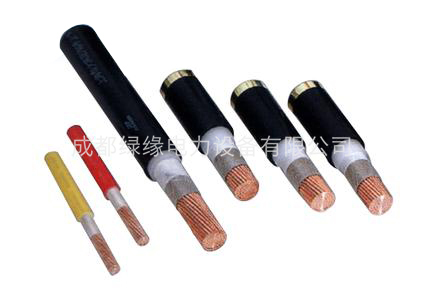

KVVP 4×6.0-7×10控制電纜
一、產品用途
KVVP 4×6.0-7×10控制電纜適用于額定電壓U0/U 450/750V及以下控制、監視回路及保護線路的連接線，主要用于防電磁波干擾、需要有屏蔽的場所。
二、使用條件
電纜導體的長期允許工作溫度為70℃，耐高溫型屏蔽電纜最高可達300度。電纜的敷設安裝允許彎曲半徑：
1、無鎧裝層的電纜，應不小于電纜外徑的6倍。
2、有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、有屏蔽層結構的軟電纜，應小于電纜外徑6倍。
三、使用特性
1、交流額定電壓（UO/U）：450/750V
2、導體長期允許工作溫度為：聚氯乙烯絕緣電纜70℃ 90℃ 105℃（根據型號的溫度等級而定）低煙低鹵或低煙無鹵絕緣電纜70℃90℃（根據型號的溫度等級而定）交聯聚乙烯絕緣電纜90℃
3、最低環境溫度：固定敷設-40℃，非固定敷設-15℃
4、安裝敷設溫度：不低于0℃（低于最低允許敷設溫度應預先加熱）
5、敷設推薦的允許彎曲半徑：無鎧裝結構的電纜應不小于電纜外徑的6倍；有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍
KVVP 4×6.0-7×10控制電纜產品參數：
| 芯數×標稱截面mm² | 導體芯線 | 平均外徑上限 | 70℃時最小絕緣電阻（Ω/km） | |
| 根數/直徑 | KVV1 | KVVP | ||
| 4×6.0 | 1/2.76 | 15.0 |
| 0.0070 |
| 7/1.04 | 16.5 | 18.0 | 0.0065 | |
| 4×10.0 | 7/1.35 | 20.0 | 22.0 | 0.0065 |
| 5×0.75 | 1/0.97 | 9.6 |
| 0.012 |
| 7/0.37 | 10.5 | 11.5 | 0.014 | |
| 5×1.0 | 1/1.13 | 10.0 |
| 0.011 |
| 7/0.43 | 11.0 | 12.0 | 0.013 | |
| 5×1.5 | 1/1.38 | 11.5 |
| 0.011 |
| 7/0.52 | 12.5 | 13.5 | 0.010 | |
| 5×2.5 | 1/1.78 | 14.0 |
| 0.010 |
| 7/0.68 | 14.5 | 16.5 | 0.009 | |
| 5×4.0 | 1/2.25 | 15.0 |
| 0.0085 |
| 7/0.85 | 16.5 | 18.0 | 0.0077 | |
| 5×6.0 | 1/2.76 | 16.5 |
| 0.0070 |
| 7/1.04 | 18.0 | 19.5 | 0.0065 | |
| 5×10.0 | 7/1.35 | 22.5 | 24.0 | 0.0065 |
| 6×0.75 | —— | —— | —— | —— |
| 6×1.0 | —— | —— | —— | —— |
| 6×1.5 | —— | —— | —— | —— |
| 6×2.5 | —— | —— | —— | —— |
| 6×4 | —— | —— | —— | —— |
| 6×6 | —— | —— | —— | —— |
| 6×10 | —— | —— | —— | —— |
| 7×0.75 | 1/0.97 | 10.5 |
| 0.012 |
| 7/0.37 | 11.0 | 12.5 | 0.014 | |
| 7×1.0 | 1/1.13 | 11.0 |
| 0.011 |
| 7/0.43 | 11.5 | 13.0 | 0.013 | |
| 7×1.5 | 1/1.38 | 12.5 |
| 0.011 |
| 7/0.52 | 13.5 | 15.0 | 0.010 | |
| 7×2.5 | 1/1.78 | 15.0 |
| 0.010 |
| 7/0.68 | 16.0 | 17.5 | 0.009 | |
| 7×4.0 | 1/2.25 | 16.5 |
| 0.085 |
| 7/0.85 | 17.5 | 19.0 | 0.0077 | |
| 7×6.0 | 1/2.76 | 18.0 |
| 0.0070 |
| 7/1.04 | 19.5 | 21.0 | 0.0065 | |
| 7×10 | 7/1.35 | 24.0 | 26.0 | 0.0065 |
