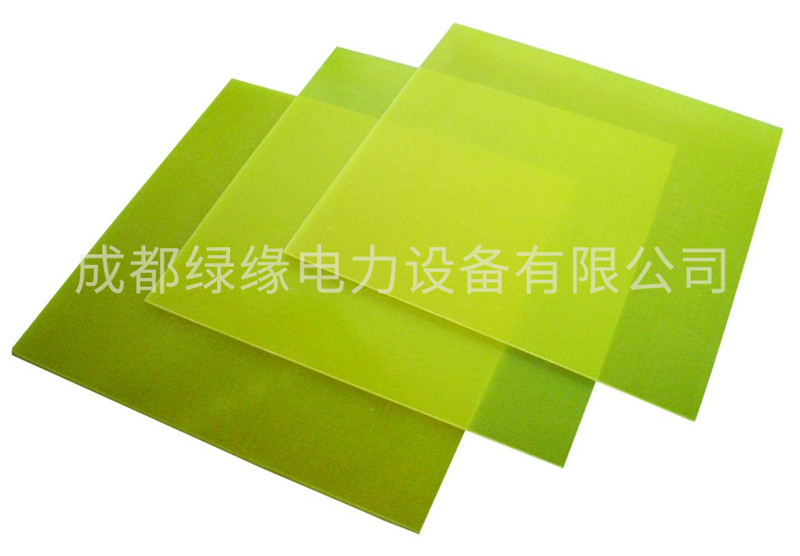

10KV絕緣隔板
一、產品概述
絕緣隔板又稱絕緣擋板，一般應具有很高的絕緣性能，它可與35千伏及以下的帶電部分直接接觸，起臨時遮欄作用。絕緣隔板也可置于拉開的刀閘動、靜觸頭之間，以防止刀閘自行落下后誤送電。裝拆絕緣隔板時應與帶電部分保持一定距離(符合安全規程的要求)，或者使用絕緣工具進行裝拆。
二、10KV絕緣隔板技術參數
厚度：5mm
顏色：黃色
材質：環氧樹脂
表面工頻耐壓：60KV
工頻耐壓：30KV
用途：用于隔離帶電部件、限制工作人員活動范圍的絕緣平板。
三、10KV絕緣隔板概述
絕緣隔板又稱絕緣擋板，一般應具有很高的絕緣性能，它可與35千伏及以下的帶電部分直接接觸，起臨時遮欄作用。絕緣隔板也可置于拉開的刀閘動、靜觸頭之間，以防止刀閘自行落下后誤送電。裝拆絕緣隔板時應與帶電部分保持一定距離(符合安全規程的要求)，或者使用絕緣工具進行裝拆。
四、試驗要求
絕緣隔板需做兩種實驗
(1)表面工頻耐壓試驗
額定電壓：6-35KV
工頻耐壓：60KV
持續時間：1min
實驗方法：用金屬板作為電極，金屬板的長為70mm，寬為30mm，兩電極之間相距300mm。在兩電極間施加工頻電壓60kV，持續時間1min，試驗過程中不應出現閃絡或擊穿，試驗后，試樣各部分應無灼傷，無發熱現象。
(2)工頻耐壓試驗
額定電壓：6-10KV 35KV
工頻耐壓：30KV 80KV
持續時間：1min 1min
試驗方法：先將待試驗的絕緣隔板上下鋪上濕布或金屬箔，除上下四周邊緣各留出200mm左右的距離以免沿面放電之外，應覆蓋試品的所有區域，并在其上下安好金屬極板，然后按表7中的規定加壓試驗，試驗中，試品不應出現閃絡和擊穿，試驗后，試樣各部位應無灼傷、無發熱現象。
